Ecke hintere Stoßstange nach Parkrempler

[Martin]

PS: Rein vorsichtshalber, hast Du auch so ne schöne Zeichnung wie die
komplette Heckstoßstange demontiert wird? Hatte das Teil nicht abbekommen.

Hab jetzt nur die Variante der Limousine, aber egal. Ist auch anwendbar...

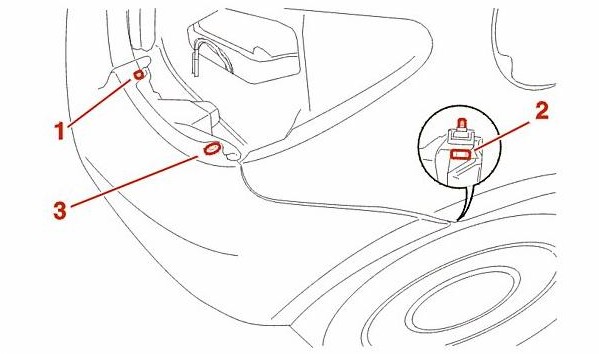

Stange 1.JPG (39.59 KiB) 368 mal betrachtet

Auf jeder Seite :
Die Radhausschalen im hinteren Bereich lösen
Befestigungen (1 - 2) ausbauen
Den Clip (3) ausbauen

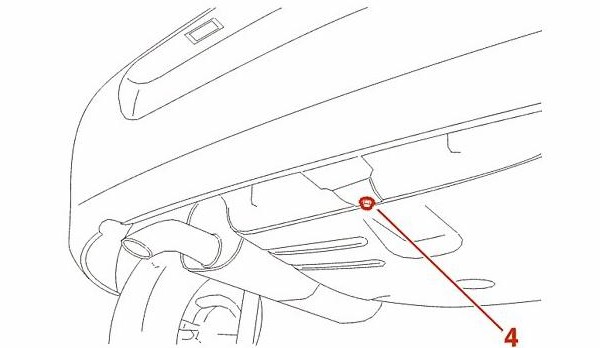

Stange 2.JPG (33.68 KiB) 368 mal betrachtet

Untere Befestigung (4) ausbauen.

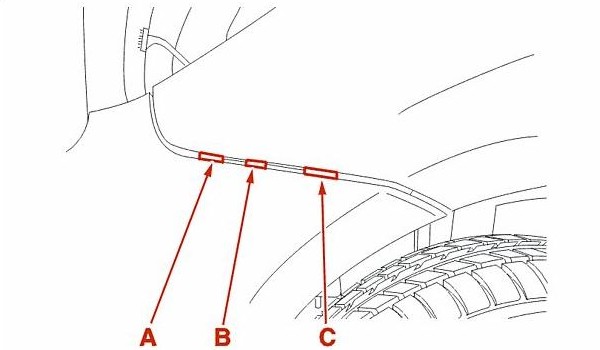

Stange 3.JPG (31.32 KiB) 368 mal betrachtet

Auf jeder Seite : Den Stoβfänger an den Punkten (A - B - C) lösen.
Die Kennzeichenleuchten abklemmen.
Hinteren Stoβfänger ausbauen.

Viel Erfolg...


Gruß Martin

[Martin]

PS: Rein vorsichtshalber, hast Du auch so ne schöne Zeichnung wie die
komplette Heckstoßstange demontiert wird? Hatte das Teil nicht abbekommen.

Zu guter Letzt:

Die Blende aus Sicht des abgebauten Stoßfängers....

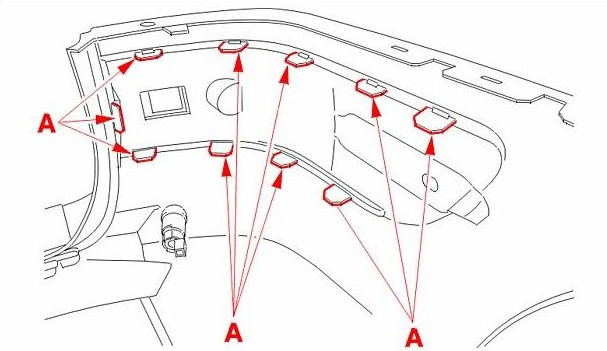

Stange 4.JPG (47.37 KiB) 366 mal betrachtet

Die Befestigungslaschen der Stoβfänger-Auflage in (A) ausrasten.
Die Schutzleiste des Stoβfängers ausbauen


Gruß Martin

[Jensner]

Hi Martin,

aber gebau die obere Beferstigung der Stoßstange war beim Einbau der AHK auch mein Problem.
Da ich da keine Schraube oder Klpps gefunden hatte und auch den schwarzen Konststoffschutz
oben auf der Stoßstange nicht abbekommen hatte.
Daher hilft mir die Zeichnung für die Limo leider nix.
Trotzdem vielen Dank für die anderen Bilder.

Gruß Jens
