Kabelsalat

[Gaspard]

hallo allerseits

ich habe an meinem 106 1,1l bj95 ein kleines elektrisches problem, und zwar bekommt das benzinpumpenrelais auf der klemme 11 keinen strom. also geh ich mal davon aus dass das kabel was hat, kommt ja laut buch direkt vom sicherungskasten/batterie.
kann mir mal jemand erklären wie die kabel verlegt sind und wie ich das dann am besten wechsel? muss ich den ganzen kabelbaum dazu zerlegen?
und gibt es eine einfache möglichkeit herauszufinden wohin dieses kabel führt, da kommen nämlich mehrere am sicherungskasten an und ich möcht nicht das falsche durchschnippeln. im buch hat's die bezeichnung BB14.
ich hasse elektrik!

[Walternative]

Hallo,

naja also die chance das du das Kabel findest ist gering...dazu müsstest du alle
Kabel von der Batterie anbklemmen auch den - Pol und mit einem Multimeter
vom Anschluss 11 alles durchpiepsen was vorne raus kommt....brauchst lange
messstrippen...aber wie gesagt ein unding...
am bessten verlegst du von der Batterie außen am auto ein kabel zu deinem Anschluss
am schütz und probierst ob es dann geht....wenn ja dann klau irgendwo vor den sicherungen
+12V für dein Schütz und klemme es an den anschluss der Sicherung für dein Schütz...
weiß aber net wieviel strom dann durch dieses Kabel fließt.....oder du verlegst ein neues kabel
direkt zur Batterie....aber das alte kabel austausch kannste vergessen....
besser du entscheidest dich für eine schnellere methode, eben diese die ich genannt habe....
hab mal ein bild in meine Galerie gemancht schau mal ob es dir weiter hilft....
hoffe ich konnte helfen

Gruß Chris

[Walternative]

hab was vergessen...
du müssetst dann ja das kabel herausziehen....
musst dann das neue direkt dahinter anbinden.....
also ich würde ein neues Kabel verlegen bis zum sicherungskasten der Batterie!

Gruß chris

[Walternative]

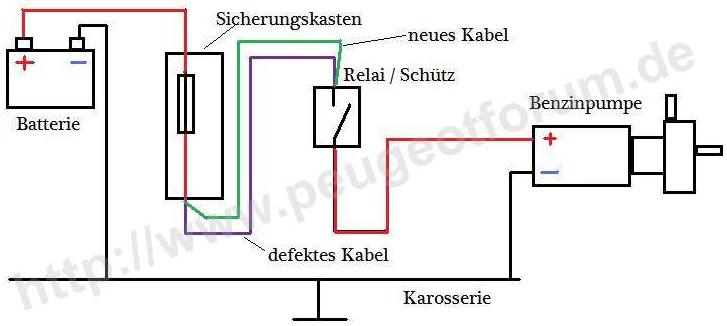

hier das Schaltbild.....hoffe das hilft...


[Gaspard]

war kein ding das kabel zu tauschen, ca 20 minuten. die kabel haben tatsächlich bezeichnungen an beiden enden aufgedruckt. wenn man also weiß von wo nach wo das kabel verlegt ist muss man nicht lange suchen

[Walternative]

na dann XD...
